這個話題開始前,先看上面這個圖...

圖代表什麼呢??  當管材受力彎曲的時候會產生上列三種方式的應力,這三種應力需要有東西去承接,也就是纖維,碳纖維也好、玻璃纖維也好、硼纖維也好,都必須承受應力,也就是縱向的拉力(0度)、抵抗管材變橢圓而產生的橫向力(90度)、斜向的抗剪力(45度扭矩),0度、90度這二個是基本會考慮的力量,也是早期釣竿纖維的編排方式,由縱向演變到縱橫交叉。











縱、橫向編織為典型編織法,只有縱向纖維會有怎樣的情況??  可以拿竹筷做實驗,慢慢彎曲到折斷,纖維會由表面一絲絲斷裂散開,這就是只有單一縱向纖維呈現的狀況,這也是釣竿實心竿先破壞時的情況。  我們拿線螺旋纏繞住竹筷,再慢慢折,就會發現需要花更大的力量才能折斷,縱向纖維(0度)不會輕易的像剛剛一樣爆裂散開,原因很簡單,後來纏繞的限制住了往外撐裂的空間並把0度的纖維綁成一體,若是我們拿的是管狀的,還會發現它變橢圓的情況改善了,由圓變橢圓,與0度的纖維呈現有角度排列的可限制往外伸張與往內壓縮,這個角度以90度為最佳。



然後,還有一個力量被忽略了,就是剪力,那是個與0度方向成45度的力量,剪力也是造成破壞的很大因素,往往抗拉強度、抗橫向變形的配置足夠,但抗剪強度卻弱了,剪力發生是以表面呈現45度為最大,這個部份的補強,各家有各自的一套,CRS是其一,SHIMANO的HI-POWER X也是其一,米狀編之法亦是其一,不外乎是要讓其達到工作強度或是手感提升。   如何做,當然各廠都列為機密,我們僅能就有公佈的部份去做了解了,僅能了解到各家的賣點...  後來SHIMANO推出SPIRAL X和DAIWA的X TORQUE也都是針對45度角的抗剪力流而開發出來,下列有另外的相關閱讀主題說明。



SHIMANO的POWER LOOP...




POWER LOOP早期是NFT的主打編織法,後來被SHIMANO收購後到現在還是有再出相同的編法的竿子,後來編法改成HIPOWER-X,就是人家說的螺絲竿啦!!    除了抗拉的垂直跟抗橫向變形的水平纖維外,另外再用碳纖布採雙螺旋加強法,也可以說X加強法,用意是抗剪力及強化硬度。  相同的材料T數及管徑大小厚薄都一樣的情況下,這樣的加強法可以得到更大的強度、硬度!!    然而,SHIMANO似乎不是在強度上做功夫,而是在手感跟輕量化上做功夫,就會有釣友說的常斷的情況,手感輕量化勢必就是縮小管徑或是管壁,然後以加強方式得到容許工作強度。  如果有買SHIMANO的黑吉竿的朋友一定會更有深刻體悟。

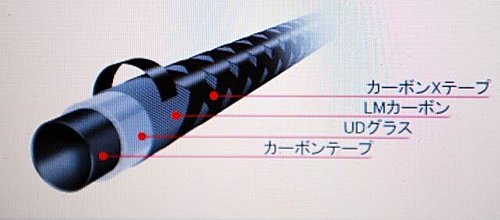

這是SHIMANO某款的FLY ROD的材料,是複合特性的材料,有碳纖維、玻璃纖維、低樹脂碳纖維、螺旋用的碳纖布,我想以後會是個趨勢,目前也是有些廠運用類似的概念。




奧林匹克的四軸編織

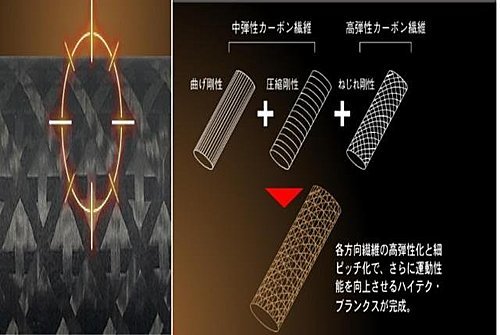

這是有玩軟絲的朋友說的四軸編織,也就是前面說的米字編織,抵抗彎曲+抵抗壓縮+抵抗剪力=四軸編織,有人會問,為什麼中間的稱作壓縮剛性,很簡單,拿水管彎彎看,看斷面就知道了,是不是被壓縮變橢圓了?



奧林匹克的四軸編織的竿子並不是強力竿,是玻璃刀,也就是手感取向,管壁超極薄,靠四軸編織以達到工作強度。  後來四軸編織的材料技術成熟,用的範圍更廣,磯釣竿、路亞竿、FLY竿都有用到,而且也不只有奧林匹克才有用。







奧林匹克的多積層編織









上圖這個織法我暫稱為多積層織法,是不是跟上面提到SHIMANO某款FLY竿一樣,日鯽竿有一間小廠也用這樣的織法的管材,製做的釣竿大約一根香煙粗,釣竿長度12尺。   回歸正題,上圖左上角的圖,每一層的纖維不同、方向也不同吧!!  這個織法要的主要是回復性,看上圖左下角的比較就知道了,回復力佳的管材彈性感覺也更好。  當然,這個材料現在也是好幾個廠牌都有用。


奧林匹克的防彈纖維...

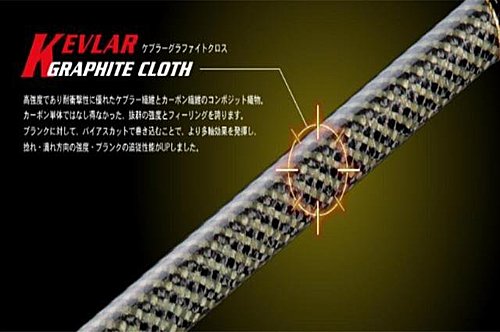

KEVLAR這個就是防彈纖維,目前世界上最強韌的纖維之一,在同等重量下強度約為鋼絲的五倍,因其材質輕又耐磨損,及優異的抗張性和柔軟性等特色,被廣泛利用為製作繩纜的材料。   KEVLAR又稱作凱夫勒、克服拉、克維拉,也被用做防彈背心,因為其夠強韌,纖維不斷裂就能將力量分散傳遞出去,子彈就不會貫穿,動能也會被消耗。    用在釣竿上,因為它有優異的抗張性,當然不是用在縱向上面,不然釣竿怎麼彎曲??  奧林匹克是將它用在斜向的纖維上,用來抵抗剪力以及束緊縱向跟橫向纖維。







DAIWA的HVF、SVF



DAIWA以往不以織法當作主打賣點,所以翻遍舊目錄也看不到有提到編織方式,只能看到的是HVF(高密度碳纖維)、SVF(超高密度碳纖維),也就是以管壁相同大小厚薄來說,以提高纖維密度當作主打號招,纖維多了,膠就少了,所以就越輕、挺。纖維多了,縱向抗拉就強了,多了好多纖維在幫忙拉嘛!!  這時候,我們會疑惑,那剪力跟橫向力呢??  別忘了,竿子還是必須要有橫向纖維的配置。

之後,DAIWA也不是一味的推廣較高密度的產品,而開始轉向需求取向,再翻翻目錄就知道了,以日本鯽魚來說,短尺竿用的管材是低彈性碳纖維,也就是含膠量較多,要的是粘的感覺。中尺竿用的是HVF,要的是敏捷性。長尺竿因為要強度與輕量化,所以用SVF。但是,注意看,中短尺、中長尺的過渡尺寸會用低彈性跟HVF混用以及HVF跟SVF混用,已經開始走向實際性能需求取向。

另外附帶一堤,貝克力、BAY STAGE的HMG,指的是High Modulous Graphite ,也就是高係數碳纖維,比一般碳纖維在單位面積內壓縮了更多密度的碳纖維,是不是跟DAIWA的賣點很相似呢??





以上是我的淺見,我想現今釣竿管材的製法應該就屬上列這些,後來推出的也只是再更精緻化罷了...



<<圖片出處OLYMPIC、DAIWA、SHIMANO官網及目錄>>
